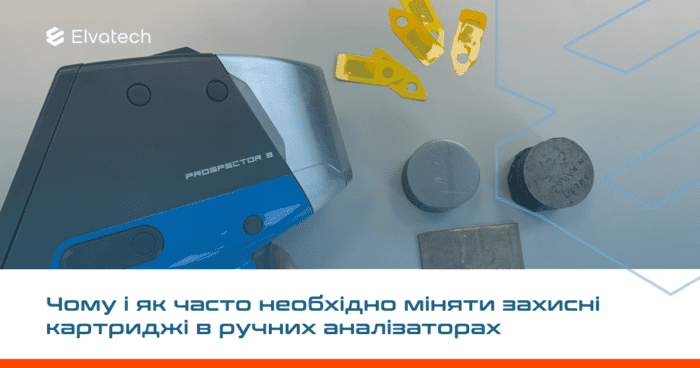

Чому і як часто необхідно міняти захисні картриджі в ручних аналізаторах

Змінні захисні картриджі знаходяться безпосередньо на вимірювальному вікні РФА аналізатора, між вимірюваною пробою і внутрішніми компонентами спектрометра: детектором і рентгенівською трубкою. Вони є невід’ємним компонентом будь-якого РФА аналізатора, і якщо не приділяти належної уваги регулярній заміні захисного картриджа, не можна гарантувати надійність і точність отриманих РФА аналізатором результатів.

Захисні картриджі призначені для захисту важливих внутрішніх компонентів портативного РФА аналізатора, насамперед детектора, оскільки в разі його пошкодження ремонт обійдеться дуже недешево. Крім можливого пошкодження внутрішніх компонентів спектрометра, основна роль картриджа – захист детектора від забруднення пилом або частинками вимірюваної проби, оскільки вони неминуче будуть розсіювати рентгенівські промені, що падають на детектор, спотворюючи спектр, а отже, і результати вимірювання.

Як уже зазначалося, важливо, щоб картридж на приладі був чистим, оскільки, перебуваючи безпосередньо між зразком і детектором, картридж впливає на інтенсивності флуоресцентних ліній у спектрі, а отже і на результати вимірювань. Тому необхідно періодично міняти захисний картридж, оскільки поступово на ньому збирається пил і частинки попередніх проб, що впливатиме на точність наступних вимірювань. Бажано міняти картридж перед кожною серією вимірювань, хоча необхідність заміни визначається типом вимірюваних проб. Після вимірювання алюмінієвих сплавів завжди слід міняти картридж, оскільки частки алюмінію, що залишилися на плівці, будуть вносити сильну помилку у виміряну концентрацію алюмінію наступних проб, тоді як під час вимірювання сплавів, які містять в основному важкі елементи, плівку можна міняти не так часто. У будь-якому разі якщо у вас виникають сумніви щодо адекватності результатів вимірювання, перше, що слід зробити, – це замінити захисний картридж.

Захисні картриджі бувають різних типів, і завжди слід використовувати ті картриджі, які рекомендовані виробником аналізатора. Використання під час проведення вимірювань картриджів, відмінних від тих, що використовували під час калібрування приладу, неминуче призведе до помилок у результатах, оскільки різні типи захисних картриджів мають різну товщину і матеріал, і відповідно, по різному поглинають рентгенівське випромінювання. Так товстіший картридж буде сильніше поглинати низькоенергетичне випромінювання, призводячи до заниження концентрації легких елементів під час вимірювання.

У наших ручних аналізаторах ProSpector 2 і ProSpector 3 використовуються захисні картриджі двох типів: Ultralene (червоні) – для аналізу зразків з легкими елементами, і Kapton (жовті) – для аналізу без легких елементів. Картриджі надійно кріпляться в носику аналізатора, і зроблені таким чином, щоб їх можна було швидко і легко замінити.

У жодному разі не варто проводити вимірювання без захисного картриджа, оскільки це не тільки призведе до помилок через різні умови калібрування і вимірювання, а й значно підвищить ризик пошкодити або забруднити детектор, що спричинить необхідність дорогого ремонту.

Таким чином захисні картриджі необхідні для захисту вразливих внутрішніх компонентів РФА аналізатора від бруду і сторонніх тіл, а чистота і тип захисного картриджа вимагають особливої уваги з боку оператора, для того щоб уникнути помилок у результатах при проведенні аналізу за допомогою портативних РФА спектрометрів.
