Почему и как часто необходимо менять защитные картриджи в ручных анализаторах

Сменные защитные картриджи находятся непосредственно на измерительном окне РФА анализатора, между измеряемой пробой и внутренними компонентами спектрометра: детектором и рентгеновской трубкой. Они являются неотъемлемым компонентом любого РФА анализатора, и если не уделять должного внимания регулярной замене защитного картриджа, нельзя гарантировать надежность и точность полученных РФА анализатором результатов.

Защитные картриджи предназначены для защиты важных внутренних компонентов портативного РФА анализатора, в первую очередь детектора, поскольку в случае его повреждения ремонт обойдется очень недешево. Помимо возможного повреждения внутренних компонентов спектрометра, основная роль картриджа – защита детектора от загрязнения пылью или частицами измеряемой пробы, поскольку они неизбежно будут рассеивать падающие на детектор рентгеновские лучи, искажая спектр, а следовательно, и результаты измерения.

Как уже отмечалось, важно чтобы картридж на приборе был чистым, поскольку находясь непосредственно между образцом и детектором, картридж влияет на интенсивности флуоресцентных линий в спектре, а следовательно и на результаты измерений. Поэтому необходимо периодически менять защитный картридж, поскольку постепенно на нем собирается пыль, и частицы предыдущих проб, что будет влиять на точность последующих измерений. Желательно менять картридж перед каждой серией измерений, хотя необходимость замены определяется типом измеряемых проб. После измерения алюминиевых сплавов всегда следует менять картридж, поскольку оставшиеся на пленке частицы алюминия будут вносить сильную ошибку в измеренную концентрацию алюминия последующих проб, в то время как при измерении сплавов, содержащих в основном тяжелые элементы, пленку можно менять не так часто. В любом случае если у вас возникают сомнения в адекватности результатов измерения, первое что следует сделать – это заменить защитный картридж.

Защитные картриджи бывают разных типов, и всегда следует использовать те картриджи, которые рекомендованы производителем анализатора. Использование при проведении измерений картриджей отличных от тех что использовались при калибровке прибора, неизбежно приведет к ошибкам в результатах, поскольку различные типы защитных картриджей имеют разную толщину и материал, и соответственно, по разному поглощают рентгеновское излучение. Так более толстый картридж будет сильнее поглощать низкоэнергетическое излучение, приводя к занижению концентрации легких элементов при измерении.

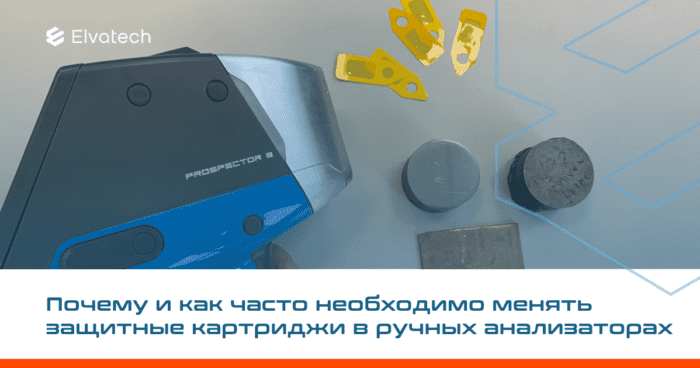

В наших ручных анализаторах ProSpector 2 и ProSpector 3 используются защитные картриджи двух типов: Ultralene (красные) — для анализа образцов с легкими элементами, и Kapton (желтые) — для анализа без легких элементов. Картриджи надежно крепятся в носике анализатора, и сделаны таким образом, чтоб их можно было быстро и легко заменить.

Ни в коем случае не стоит проводить измерения без защитного картриджа, поскольку это не только приведет к ошибкам из-за различных условий калибровки и измерения, но и значительно повысит риск повредить или загрязнить детектор, что повлечет за собой необходимость дорогостоящего ремонта.

Таким образом защитные картриджи необходимы для защиты уязвимых внутренних компонентов РФА анализатора от грязи и пыли, а чистота и тип защитного картриджа требуют особого внимания со стороны оператора, для того чтобы избежать ошибок в результатах при проведении анализа при помощи портативных РФА спектрометров.
